AVK SLUSEVENTILER MED BLS MUFFE-/SPISSENDE, PN16
BLS system til støpejernsrør
Kontakt
AVK Norge AS
Hågasletta 7 3236 Sandefjord
Sluseventil med muffe-/spissende for BLS system iht. DIN 28603 til støpejernsrør. Til drikkevann og nøytrale væsker max. 70°C
AVK sluseventiler er designet med innebygd sikkerhet i alle detaljer. Sluseporten er fullvulkanisert med AVK drikkevannsgodkjent EPDM gummi. Den har spesialtilpassede egenskaper og en enestående evne til å gjenvinne sin opprinnelige form. Utformingen av sluseporten, og den to-trinns vulkaniseringsprosessen sikrer en optimal vedheft. De tre uavhengige pakningssystemene i spindelgjennomføringen sikrer en optimal korrosjonsbeskyttelse, med en uovertruffen levetid og pålitelighet.
| Variant 33/50-011 | |
|---|---|
| Kopling/overgang: | Muffeender |
| Materiale: | Duktilt støpejern |
| DN: | DN100 - DN300 |
| PN: | PN16 |
| Lukkeretning: | Høyrelukkende |
Funksjoner
- Fast slusemutter hindrer vibrasjoner og gir optimal funksjon og levetid
- Fullvulkanisert sluseport av drikkevannsgodkjent EPDM gummi med styreskinner utstyrt med plastsko som sikrer lavt betjeningsmoment og beskytter mot slitasje og korrosjon
- Et stort konisk hulrom i sluseporten forhindrer at det blir stillestående vann og bakterievekst
- Sluseport og ventilhus har styreskinner som sikrer stabil drift
- Spindel i rustfritt stål med stoppring for sluseporten. Valsede gjenger sikrer enkel betjening og høy styrke
- Kamringen sikrer at spindelen holdes på plass, og gir lave betjeningsmomenter
- Spindelgjennomføringen er sikret med tre uavhengige pakningssystemer. En NBR avstrykerring, et polyamid plastforing med fire NBR O-ringer, og en EPDM gummimansjett
- EPDM pakning mellom hus og topp ligger i et spor
- Nedsenkede og forseglede bolter går gjennom tilpassede boltehull i pakningen
- Fullt gjennomløp
- Lavt betjeningsmoment
- Varmpåført pulverepoxy iht. DIN 3476 del 1 og EN 14901
- Det strekkfaste BLS systemet tillater +-3,5 grader avvinkling iht. EN 545. BLS muffen kan også benyttes til standard duktile støpejernsrør hvis det i tillegg monteres en BLS klemring på spiss-enden
Nedlastninger
Datablad
Miljødeklarasjon (EPD)
Sertifikat og godkjennelser
Animasjon
| AVK_Gate valves_animation_2022.mp4 |

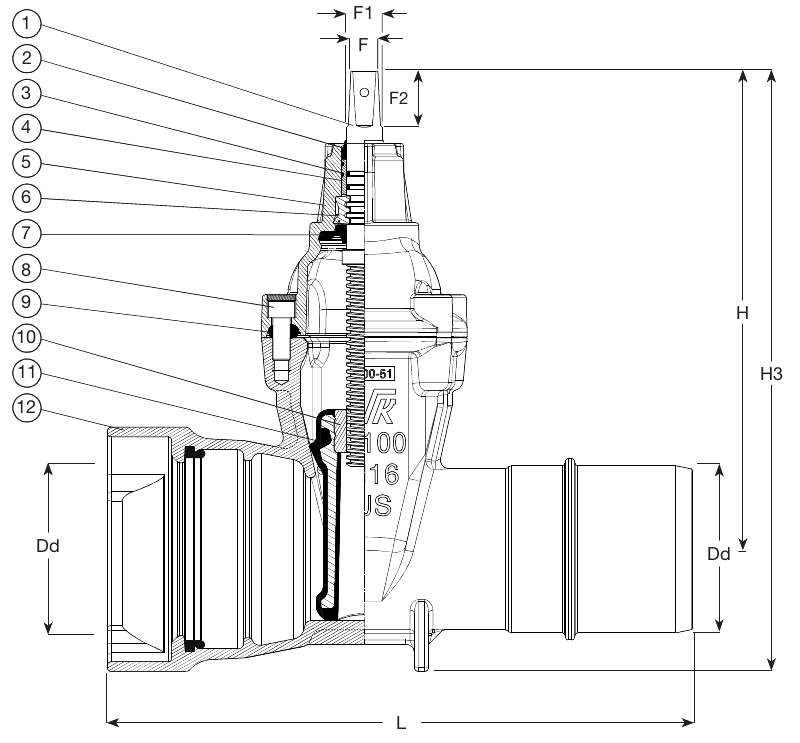

Referanse nr. og dimensjoner:
Klikk for mer informasjon
| AVK ref.nr. | NRF-nr. | DN mm |
Dd mm |
Produkt PN-klasse |
L mm |
H mm |
H3 mm |
F mm |
F1 mm |
F2 mm |
Teoretisk vekt / kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 33-100-50-017 | 5510459 | 100 | 118 | PN16 | 460 | 334 | 420 | 19 | 22 | 38 | 22 |
| 33-150-50-017 | 5510462 | 150 | 170 | PN16 | 550 | 448 | 562 | 19 | 22 | 38 | 40 |
| 33-200-50-017 | 5510463 | 200 | 222 | PN16 | 580 | 562 | 705 | 24 | 28 | 42 | 62 |
| 33-300-50-017 | 5510465 | 300 | 326 | PN16 | 690 | 740 | 939 | 27 | 31 | 47 | 129 |
3D tegninger
Forespørsel
Klikk for mer informasjon
Komponenter
| 1. | Spindel | Rustfritt stål 1.4104 (430F) |
| 2. | Avstrykerring | NBR-gummi |
| 3. | O-ring | NBR-gummi |
| 4. | Foring | Polyamid |
| 5. | Ventiltopp | Duktilt støpejern GJS-500-7 (GGG-50) |
| 6. | Kamring | Avsinkningsfri messing CW602N |
| 7. | Leppepakning | EPDM-gummi |
| 8. | Toppbolt | Rustfritt stål A2 med forsegling |
| 9. | Toppakning | EPDM-gummi |
| 10. | Slusemutter | Avsinkningsfri messing CW626N |
| 11. | Sluse | Duktilt støpejern med EPDM-gummi |
| 12. | Hus | Duktilt støpejern GJS-500-7 (GGG-50) |
Tester/Godkjennelser
- Hydraulisk test iht. EN 1074-1 og 2 / EN 12266
- Stengt ventil: 1,1 x PN. Åpen ventil: 1,5 x PN. Test av betjeningsmoment.
- Godkjent i henhold til SVGW sertifikat Nr. 0301-4607
Standarder
- Designet iht. EN 1074 del 1 & 2, Designet iht. EN 1171
