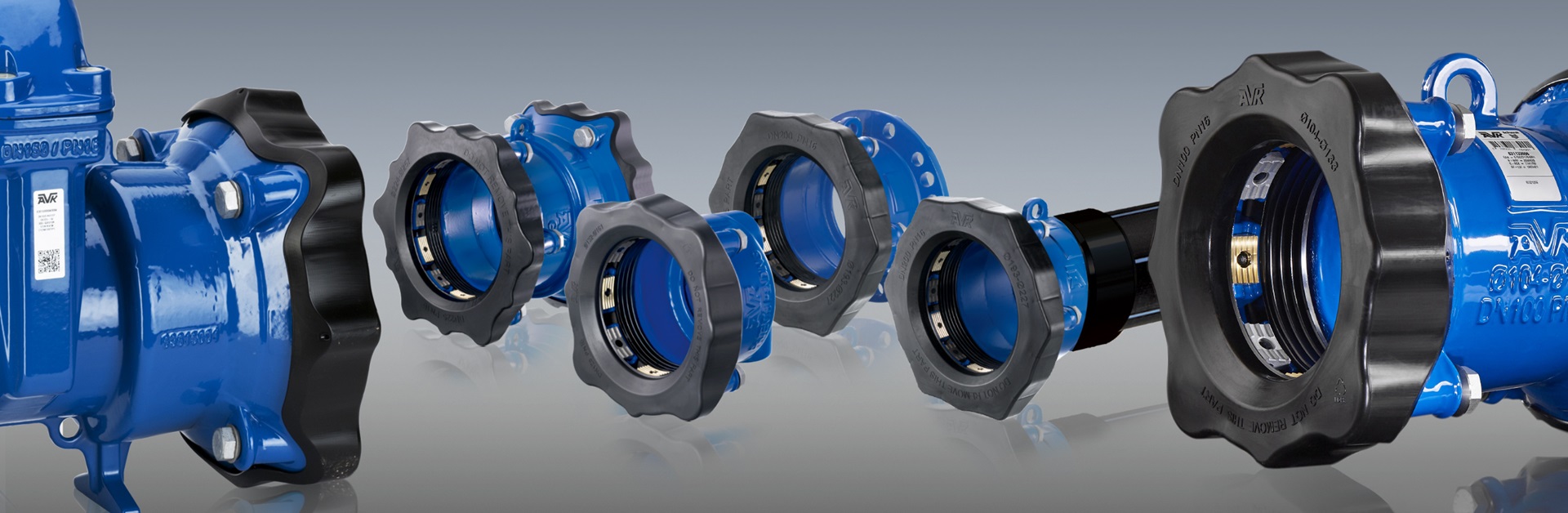

Supa Maxi™ strekkfaste universale koplinger

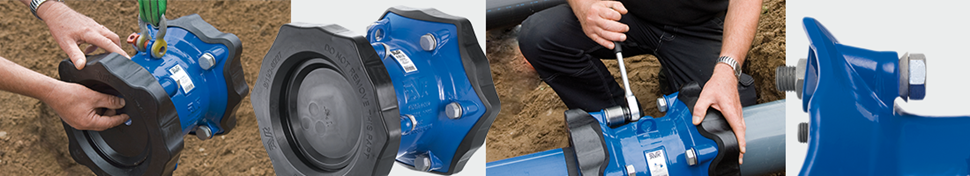

Supa Maxi™ setter en ny standard

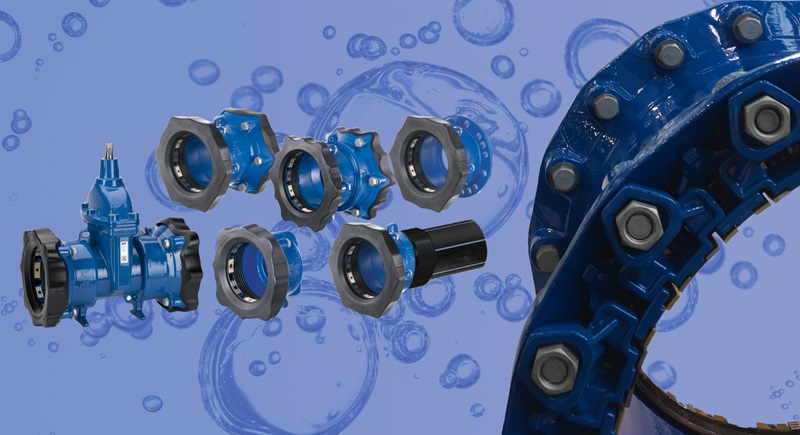

Supa Maxi™ er det nyeste tilskuddet i AVK's program av Supa koplinger. Det omfatter et komplett sortiment av universale og strekkfaste koplinger iht. EN 14525 til applikasjoner innenfor for vann, gass og spillvann. Både koplinger og flensemuffer kan leveres i DN50-800, sluttmuffer i DN50-400 og reduksjonskoplinger og koplinger med PE-ende i DN50-300. I tillegg kan vi tilby sluseventiler i DN80-300 til vann og spillvann. Skjøtemuffer og flensemuffer kan også leveres i ikke-strekkfast utførelse. Det patenterte SupaGrip™-tetningssystemet kjennetegnes ved en fleksibel klemring. Kombinert med det unike strekkfaste systemet, sikres en uovertruffen tetthet og strekkfasthet på alle rørstørrelser og rørmaterialer.

Fleksibel klemring gir solid støtte til pakningen

SupaGrip™ gir full støtte til pakningen. Det gir en sikker løsning selv på minimumsstørrelse på røret og ved ovalitet. Den fleksible klemringen trekker seg sammen parallelt med pakningen, slik at den legger seg inntil røret, støtter pakningen og sikrer at testtrykket på 1,5 x PN oppnås, selv ved max. avvinkling.

Når boltene tiltrekkes, beveges de separate klemdelene og boltene seg inn mot røret, slik at pakningen tetter, og gripeelementene biter seg fast i røroverflaten.

Strekkfast på alle typer rør

Optimalt grep og strekkfasthet sikres på alle rørtyper ved hjelp av to forskjellige typer gripeelementer - messing RG5 til PE- og PVC-rør og herdet rustfritt stål til gråjerns-, duktiljerns-, stål-, rustfrie stål- og asbestsementrør. Gripeelementene er festet med plugger på klemringen for å sikre maksimal holdbarhet. Kvalitetsmaterialer sikrer at tetningen ikke mister kompresjon over tid, og at koplingen forblir strekkfast.

Koplinger designet iht. EN 14525

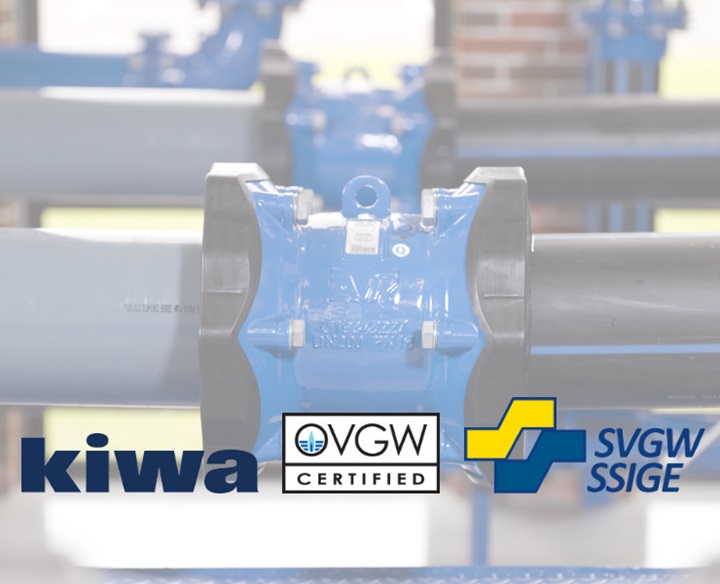

AVK Supa Maxi™-koplinger er PN16-klassifisert og designet og testet iht. EN 14525. Koplingene har en KIWA-godkjenning iht. evalueringsveilederen BRL-K775 angående krav til EN 14525. Les mer her.

Spar tid på installasjonen

Koplingene gir mulighet til ±4° avvinkling på hver side (i alt 8°) opp til et maksimalt trykk på 16 bar. De store toleransene for innstikkslengde sikrer en korrekt installasjon selv om rørene ikke er kappet vinkelrett. Dette gir en enkel installasjon uten behov for helt nøyaktig justering. Alle koplinger med vekt over 10 kg er utstyrt med løfteøye, noe som gir mulighet for en enkel, ergonomisk riktig og forsvarlig håndtering.

Supa Maxi ™ sluseventil er et perfekt valg både ved reparasjon av gamle rørledninger. Med en innebygget sluseventil er det også lett å stenge vannet når det på et senere tidspunkt skal utføres ytterligere reparasjoner eller utskifting av den gamle rørledningen.

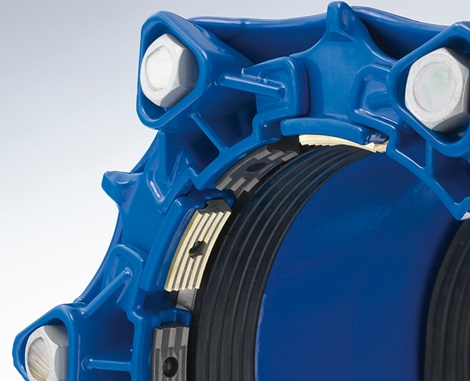

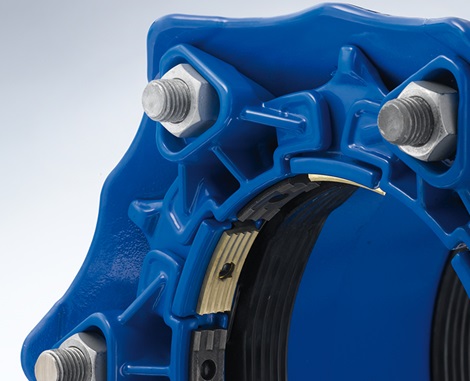

Optimal boltekonstruksjon

Boltekonstruksjonen sikrer en rask og enkel montering. Antall bolter er holdt på et absolutt minimum, og de er alle standardbolter, slik at også standardverktøy kan benyttes. Både boltene og mutterne har et anti-friksjonsbelegg som hindrer at gjengene skjærer seg. Boltene tiltrekkes fra koplingssiden for å forenkle installasjonen. Gjengene er beskyttet av den permanente beskyttelseskappen. Mutteren ligger beskyttet i klemdelene inne i beskyttelseskappen og faller derfor ikke ut, selv om bolten er skrudd helt ut av mutteren. Takket være det solide, patenterte SupaGrip™ pakningssystemet er det ikke nødvendig å ettertrekke boltene.

Permanent beskyttelseskappe

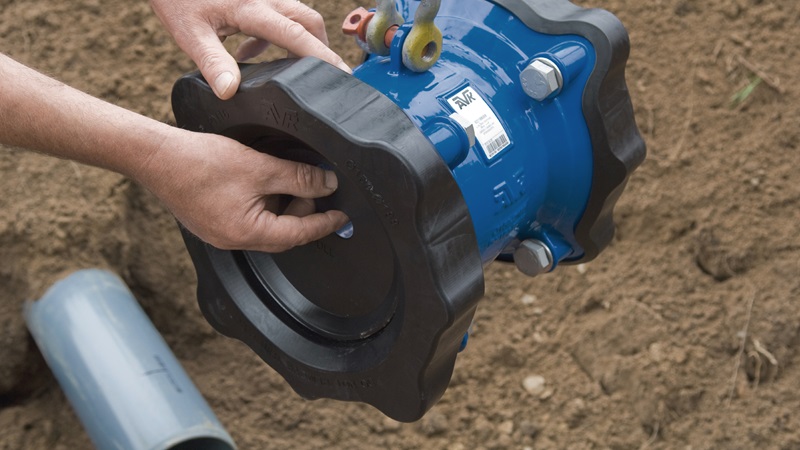

Under håndtering dekker midten av beskyttelseskappen gripelementene og forhindrer at smuss kommer inn i koplingen. Når midtstykket fjernes, er koplingen klar til installasjon.

Materialer av høy kvalitet

Koplingene er designet med koplingshus av duktiljern og klemring av støpestål. Alle delene er epoxybelagt iht. DIN 3476 del 1 og EN 14901, GSK godkjent.
Pakningene av EPDM gummi har drikkevannsgodkjennelse fra NF og DVGW. NBR gummien er godkjent av DVGW og Gastec.
Bolter og skiver er av rustfritt stål A2 som standard og alternativt av A4. Muttere av syrefast rustfritt stål A4.
Gripeelementene er annenhver av messing RG5 og herdet rustfritt stål og er festet med plugger av polyamid.
De permanente beskyttelseskappene er av gjenvinnbart PE-materiale. Disse er svarte for koplinger som skal benyttes til vann, og gule for gasskoplinger.
