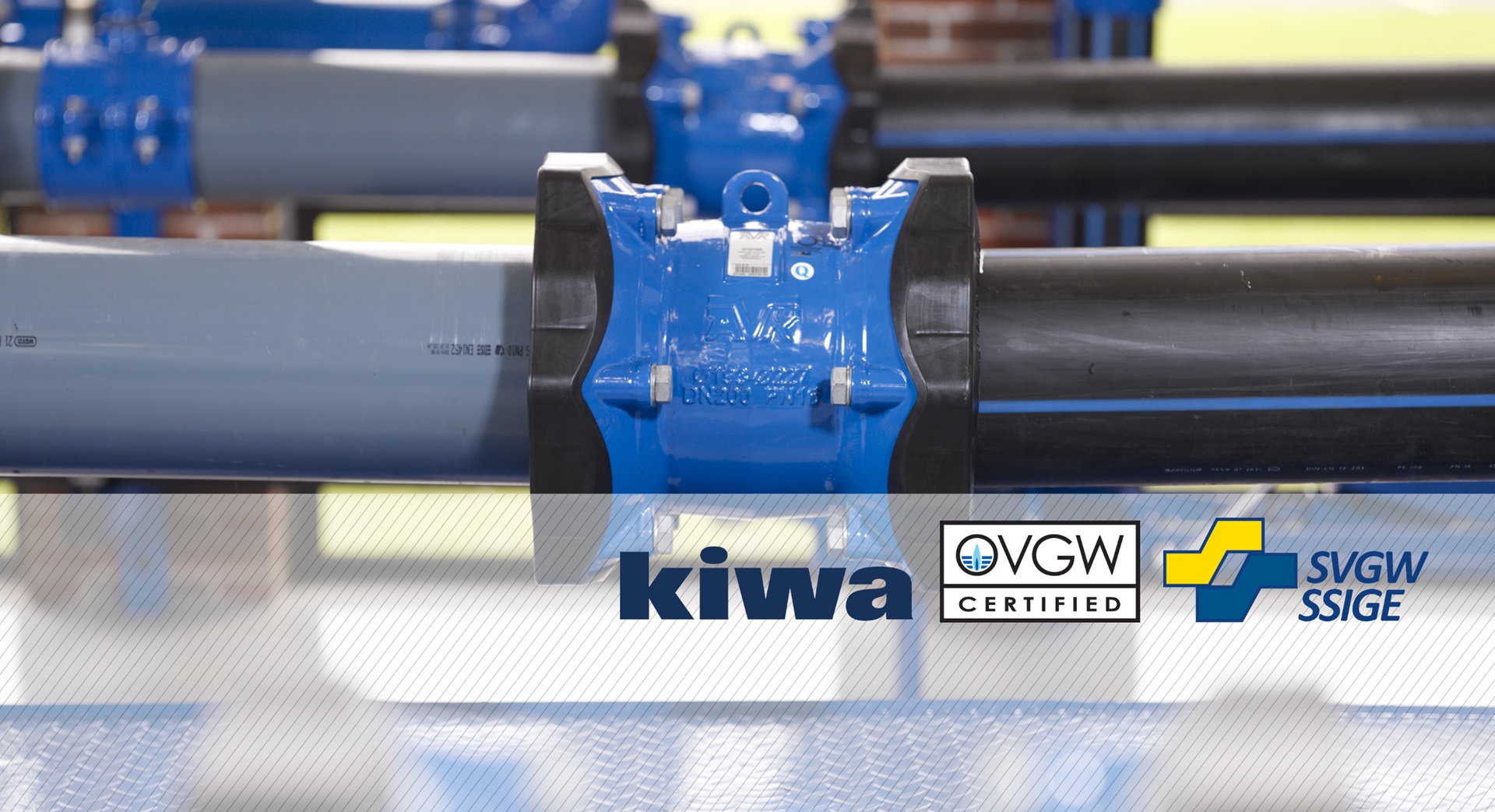

AVK utfører testprosedyre for koplinger i henhold til EN 14525
Svært få produsenter hevder at de kan oppfylle kravene iht. EN 14525, og det er faktisk opp til produsentene selv å teste koplingene i samsvar med kravene i standarden. Da AVK lanserte Supa Maxi™ -serien eksisterte det ikke engang noen offisiell KIWA- eller DVGW-testprosedyre som kunne gi en offisiell typegodkjenning i henhold til EN 14525. Kundene hadde da ingen mulighet til å kontrollere om det var noe hold i produsentenes påstander. Av den grunn slo AVK seg sammen med KIWA i Holland og DTI i Danmark for å definere en gyldig testprosedyre og deretter få testresultatene bekreftet av KIWA i samsvar med kravene i EN 14525.
Testprosedyren i henhold til EN 14525 sikrer først og fremst et funksjonelt og holdbart produkt. Selv om strekkfaste koplinger kan brukes til midlertidige reparasjoner, som senere kan erstattes av en mer permanent utskiftning av rørstrekk, forblir mange koplinger installert på rørledningen gjennom hele levetiden. Derforer en holdbar og pålitelig kopling veldig viktig.
Test prosedyre
Omfang
Koplinger og flensemuffer av duktiljern med vide toleranser for montering på rør av forskjellige materialer: duktiljern, gråjern, stål, PVC-U, PE, fiber-sement.
Test
Én liten, en mellomstor og en stor kopling og flensemuffe (DN100, DN200 og DN300) er valgt, og for størrelser 350-600 velges en tilfeldig størrelse.
Krav
Det kan ikke forekomme lekkasje under noen av testene, ref. test nr. 1 til 4 nedenfor. Koplingen alene må klare fullt trykk.
Rørtyper:
Koblingene skal testes på følgende spesifiserte rør:
• Duktilt støpejern, PN16, med rør med henholdsvis minimum og maksimal ytre diameter (min / maks. toleransemål)
• PVC, PN 6 og PN16 rør med nominell diameter
• PE, PN6 og PN16 rør med nominell diameter
Tester på asbestsement og stålrør er ikke påkrevd, da de anses å være rør som kan sammenlignes med duktile jernrør.
Test nr. 1: Rørmontering - rette og avvinklede, stive rør
Alle testede produkter skal testes på et duktilt jernrør med maksimal og minimum diameter, med et vanntrykk på 1,5 x PN16 + 5 bar = 29 bar for PN 16, eller 1,5 x PN10 + 5 = 20 bar for PN 10, og hvor trykket holdes konstant i minimum 2 timer. Sidebelastning på 40 x DN (mm) i N (Newton) skal samtidig påføres:
• rette rørstrekk uten avvinkling
• 4 ° avvinkling per innstikk, tilsvarer totalt 8 ° for en samling av to rørender i en kopling.
Test nr. 2: Rørmontering - andre fleksible rør PVC / PE
Alle testede produkter skal testes på et rett rørstrekk med et vanntrykk på 1,5 x PN + 5 bar, hvor trykket holdes konstant i minimum 2 timer. PVC-rør utsettes også for sidelast på 40 x DN (mm) i N (Newton). Utføres på følgende rør:
• PVC / PE PN6, vanntrykk 1,5 x PN6 + 5 bar = 14 bar
• PVC / PE PN10, vanntrykk 1,5 x PN10 + 5 bar = 20 bar
• PVC / PE PN16, vanntrykk 1,5 x PN16 + 5 bar = 29 bar
Test nr. 3: Rørmontering - vakuumtest
Alle testede produkter skal testes med et trykk på -0,8 bar. Trykket må ikke variere med mer enn 0,08 bar i løpet av 2 timer. PVC-rør utsettes også for sidelast på 40 x DN (mm) i N (Newton). Utføres på følgende rør:
• duktilt jernrør med minste toleransediameter
• PVC PN6
• PE PN6
Test nr. 4: Rørmontering - livstidstest
Alle testede produkter skal testes med 24.000 ganger pulserende trykkøkning og fall mellom henholdsvis 13 bar og 18 bar. Duktiljern- og PVC-rør utsettes samtidig for sidebelastning på 40 x DN (mm) i N (Newton). Utføres på følgende rør:
• duktilt jernrør med minste toleransediameter
• PVC PN6
• PE PN6
AVKs testprosedyre for Supa Maxi ™ overgår kravene i EN 14525

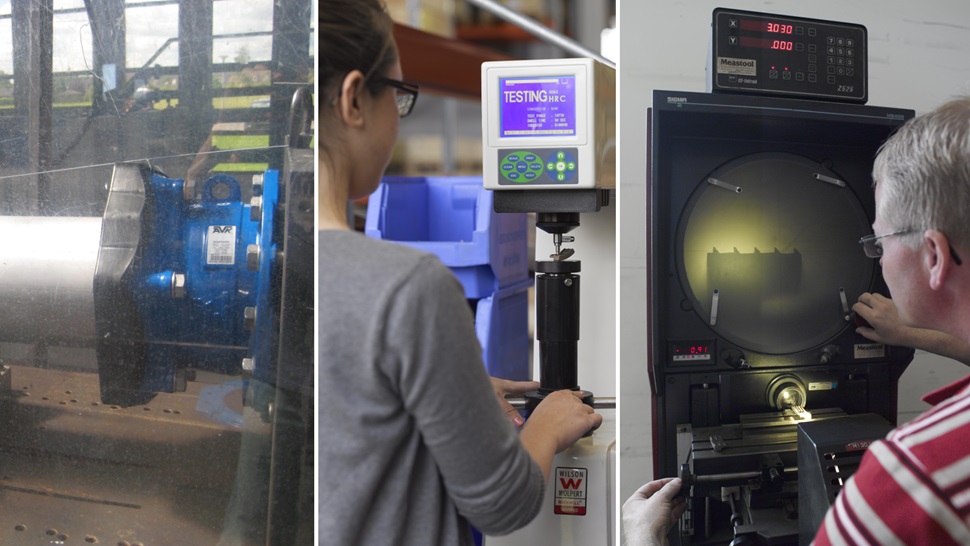

Testprosedyren oppfyller kravene i EN 14525. I tillegg har Supa Maxi™ universale strekkfaste koplinger gjennomgått og bestått betydelig tøffere og mer omfattende tester, basert på AVKs lange praktiske erfaringer med anvendelse av strekkfaste koplinger. Alle dimensjoner fra DN40 til DN400 er testet i samsvar med ovennevnte, men også på asbest-sement, stål og tynnveggede rør i rustfritt stål, sammen med full avvinkling av alle rørtyper. Et stivt duktilt jernrør har også blitt utsatt for stor vektbelastning på en fritt hengende rørende for å teste stabilitet under ekstreme forhold som simulerer setninger i grunnen og påfører en ujevn sidebelastning. Videre ble ren strekkbelastning utført i tørre og ikke trykksatt tilstand tilsvarende over 30 bar vanntrykk, så vel som ekstrem avvinkling med ujevn boltestramming. I tillegg ble koplinger montert i temperaturer mellom -30°C og +70°C, strammet med de spesifiserte momentene og testet som beskrevet i test nr. 1 og 2, for å verifisere bruken i veldig kalde eller varme omgivelser. Til slutt ble testing utført med luft for å verifisere bruken for gassapplikasjoner. Supa Maxi™ -koblingene forble tette og strekkfaste gjennom alle disse testene.
