Kule tilbakeslagsventiler

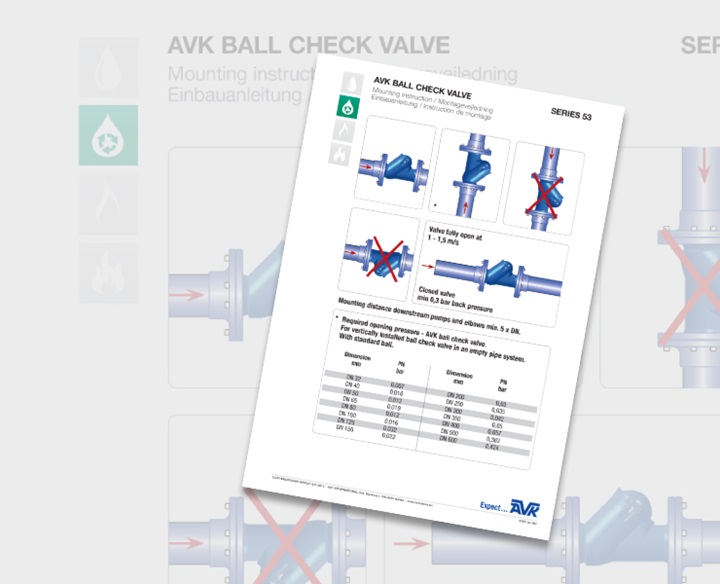

AVK tilbyr kule tilbakeslagsventiler i DN 32-600 hvor kulen er vulkanisert med NBR gummi som standard. Alternativt kule i polyuretan for slitende medier eller med ulik vekt for å forhindre støy eller trykkslag. De kan monteres i både horisontale og vertikale posisjoner hvor kulen er i normal lukket stilling.
Hva er en kule tilbakeslagsventil?
En kule tilbakeslagsventil fungerer ved hjelp av at en kule beveger seg opp og ned i ventilen. Setet er utformet for å passe kulen, og kammeret er konisk formet for å styre kulen inn i setet for å tette og for å stoppe tilbakeslag.
Hvis kapasiteten til pumpen ikke er tilstrekkelig, er det mulig å velge en lettere kule, og om trykkslag oppstår når pumpen stopper, kan det løses ved å velge en tyngre kule.
Kule tilbakeslagsventiler er ofte foretrukket for bruk i pumpestasjoner som sjelden har bemanning, siden de krever lite vedlikehold, vanligvis hvis kulen lager støy forårsaket av utilstrekkelig pumpekapasitet eller trykkslag.
AVK kule tilbakeslagsventiler
AVK kule tilbakeslagsventiler er selvrensende, siden kulen roterer under drift, noe som eliminerer risikoen for at urenheter setter seg fast på kulen. Standard kulen er utformet med NBR gummi vulkanisert metallkjerne, og gummiens hardhet er optimalisert for å hindre at kulen blir sittende fast i setet. Kuler av polyuretan er egnet for slipende medier og når kuler i ulike vekter er nødvendig for å hindre støy og trykkslag. Et fullt og glatt gjennomløp sikrer full gjennomstrømning med lavt trykk tap og eliminerer risikoen for avleiringer i bunnen som kan forhindre tett lukking.

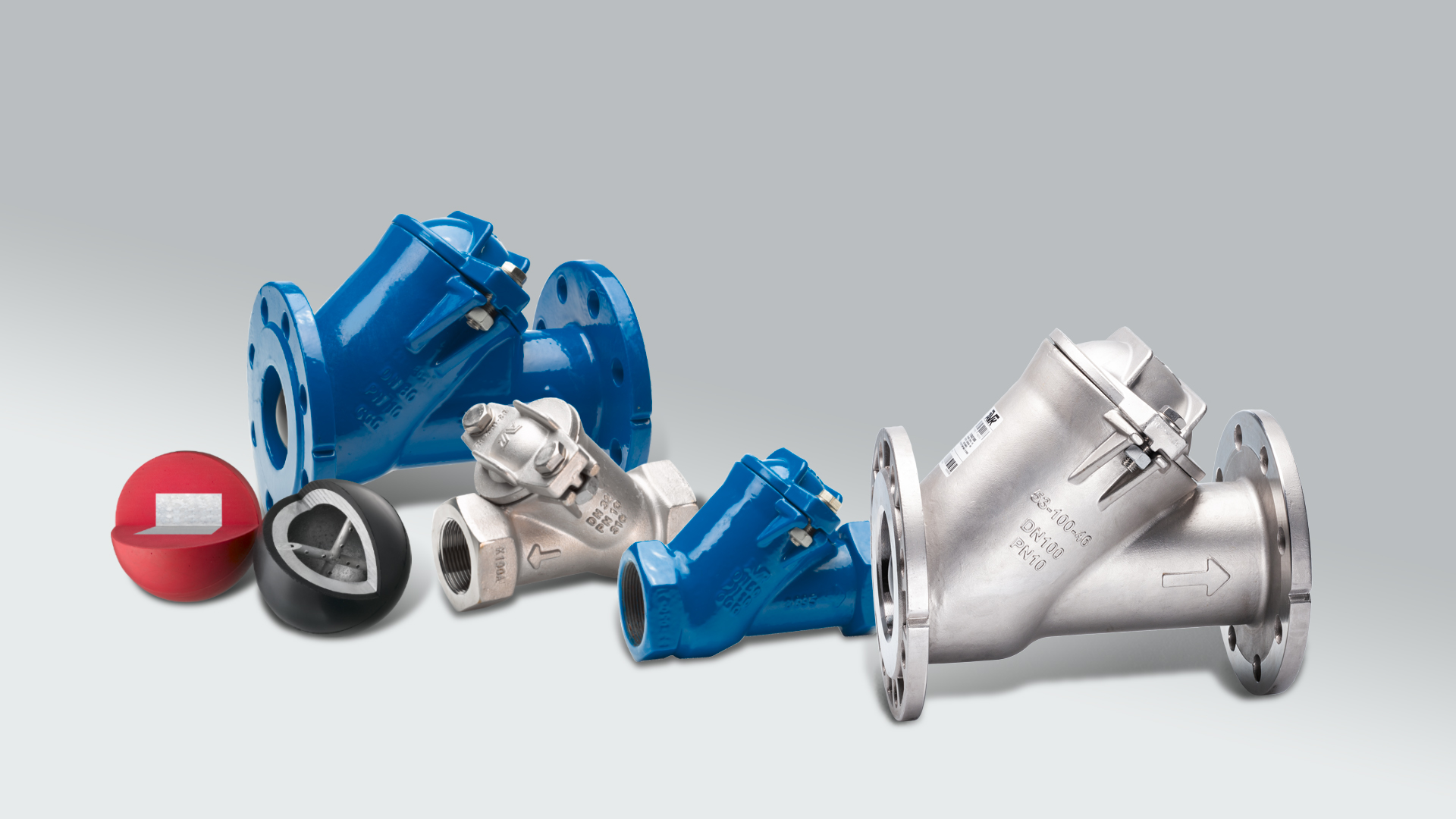

AVK kule tilbakeslagsventiler er tilgjengelige i duktilt støpejern med epoxy belegg inni og utenpå, med flenser i DN 50-600 og innvendige BSP gjenger i DN 32-50.I DN 32-80 er de også tilgjengelig i rustfritt stål AISI 316 for installasjon i aggressive omgivelser.
Oppsummering av funksjoner
- Selvrensende konstruksjon

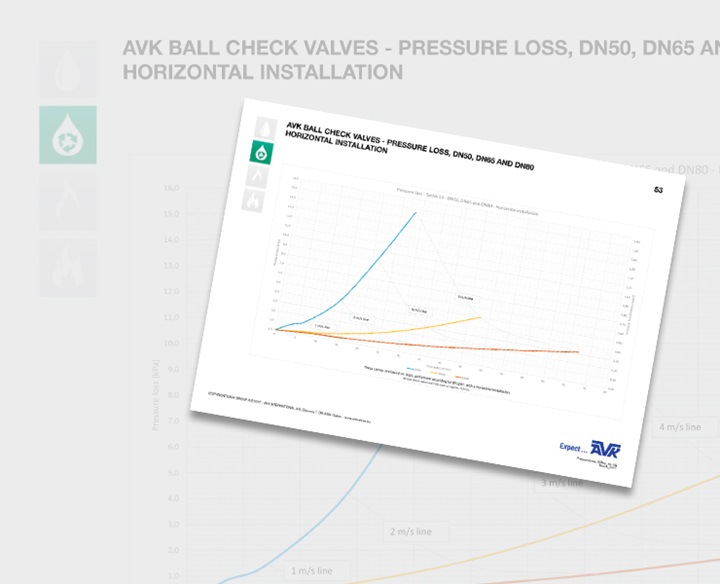

- Fullt og glatt gjennomløp sikrer lavt trykktap
- Tetthet ved et minimum av baktrykk
- Polyuretan kuler er tilgjengelig for slipende medier
- Forskjellige kulevekter er tilgjengelig
- I duktilt støpejern eller syrefast rustfritt stål
- Tilgjengelig opptil DN 600
Typiske problemer- og hvordan du kan unngå disse med de rette kule tilbakeslagsventilene:
- Trykkslag effekt: Benytt en kule + 20% vekt
- Vibrasjoner og resonans fra ventilen: Bruk en kule -20% vekt
- Kulen blir sittende fast i setet: Benytt «min.shore 60 gummi» på kulen eller bruk metallkjerne i kulen
